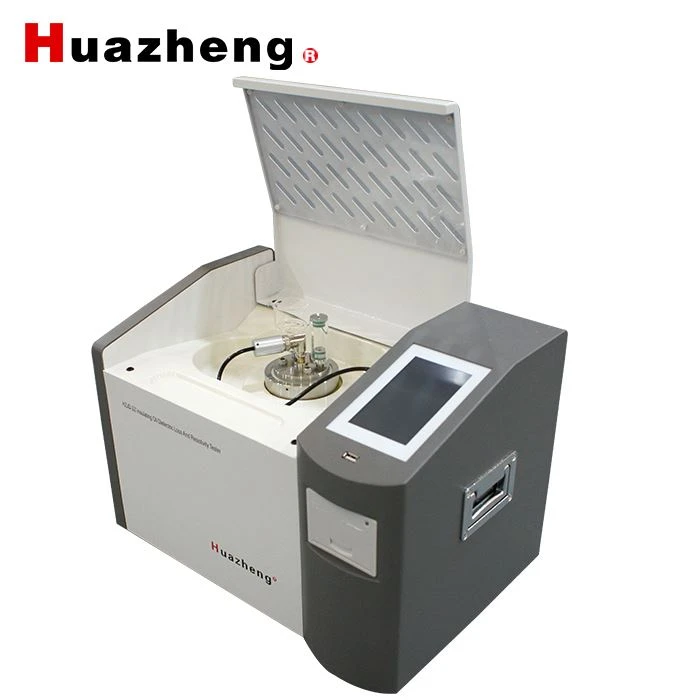

HZJD-2 Minyak Transformer Tan Delta Dan Penguji Kerintangan

HZJD-2 Minyak Transformer Tan Delta Dan Penguji Kerintangan

I. Gambaran keseluruhan

Penguji Kehilangan Dielektrik Minyak Dan Kerintangan digunakan untuk mengukur faktor pelesapan dielektrik dan kerintangan DC minyak penebat dan cecair penebat lain. Instrumen ini dicirikan oleh struktur bersepadu, dan menyepadukan sel ujian, pengawal suhu, penderia suhu, jambatan ujian kehilangan dielektrik, kuasa ujian AC, kapasitor standard, meter rintangan tinggi, sumber voltan tinggi DC dan komponen utama lain.

II. Data teknikal

Jarak mengukur:

Electric capacity  5pF-200pF

Keizinan Relatif 1.000-30.000

Faktor kehilangan dielektrik 0.00001-100

DC Resistivity 2.5MΩm-20TΩm

Ketepatan mengukur:

Electric capacity   ± (1 percent of measured value plus 0.5pF)

Relative Permittivity  ±1 percent of measured value

Dielectric dissipation factor         ± (1 percent of measured value plus 0.0001)

DC Resistivity   ±10 percent of measured value

Resolusi:

Electric capacity   0.01pF

Relative capacitivity  0.001

III.Penerangan Panel dan Urusan Operasi yang Perlu Diperhatikan

Penerangan panel

Rajah.1 Panel Operasi

Rajah.2 Panel atas

Rajah.3 Panel belakang

piawaian teknikal cawan minyak

Sel ujian yang digunakan bagi tiga-struktur elektrod selaras dengan standard kebangsaan GB/T5654-2007, dengan jarak jurang elektrod 2mm, boleh menghapuskan kesan kemuatan sesat dan mengurangkan kebocoran pada keputusan ujian kehilangan dielektrik.

(1)1Jarak antara voltan tinggi dan voltan rendah 2mm

(2) Dry cell capacitance 60±5PF

(3) Voltan ujian maksimum (kekerapan kuasa) 2000V

(4) Dry cell dielectric loss tan δ＜110-4

(5) Kapasiti cecair kira-kira 40ml

(6) Electrode material Stainless  steel

(7) Volume    70mm (D) 120mm (H)

3, Memuatkan dan mengeluarkan sel ujian

⑴ Loading the test cell:Put the oil cup into the instrument furnace smoothly, ensure that the bottom contact of the oil cup is good, and then connect the test line, the test probe is inserted into the test sample cup.

⑵ Taking out the test cell:After the test line is removed, the oil cup can be taken out..

4,Dismantling and assembling the test cell's electrode

Elektrod dalam boleh dikeluarkan terus dari cawan minyak

Perhatian: Elektrod dalam adalah komponen yang sangat ketepatan, apabila anda mengeluarkan dan memuatkannya, tindakan mesti perlahan dan stabil. Jangan berlanggar antara elektrod dalaman dan luaran sekiranya berlaku kerosakan pada permukaan dan menyebabkan keseluruhan sel ujian dibuang.

5, Memuatkan sampel minyak

Keluarkan elektrod dalam, tuangkan sampel minyak 40mL ke dalam cawan minyak, dan berhati-hati agar tidak memerangkap buih dalam minyak sebanyak mungkin.

Elektrod dalam kemudiannya dimuatkan ke dalam cawan minyak dan perlu tidak bergerak selama lebih daripada 15 minit supaya buih-buih boleh dilepaskan sepenuhnya sebelum ujian.

Cubalah.

6, Membersihkan sel ujian

Langkah ini penting untuk pembersihan cawan minyak sebelum pengukuran. Kerana minyak penebat mempunyai tindak balas yang sangat sensitif terhadap pencemaran yang sangat kecil. Oleh itu, elemen metodologi berikut mesti dipatuhi dengan ketat.

Kaedah 1:

(1) Penyingkiran lengkap elektrod cawan minyak;

(2) Basuh dengan sabun neutral atau detergen. Zarah kasar dan tindakan geseran tidak boleh merosakkan permukaan elektrod;

(3) Basuh elektrod beberapa kali dengan air bersih;

(4) Rendam bahagian dengan alkohol kontang;

(5) Selepas elektrod dibersihkan, permukaan komponen elektrod dibersihkan dengan kain sutera, dan berhati-hati untuk meletakkan bahagian dalam bekas bersih tanpa pencemaran permukaan dengan habuk dan lembapan;

(6) Letakkan bahagian dalam ketuhar sekitar 100 darjah dan keringkannya.

Kaedah 2:

(1) Pisahkan cawan elektrod (lihat gambar rajah cawan minyak).

(2) Membersihkan semua bahagian cawan minyak dengan teliti dengan eter dan benzena petroleum tulen secara kimia.

(3) Basuh semula cawan minyak dengan aseton, dan kemudian bilas dengan detergen neutral.

Gunakan larutan air suling natrium fosfat 5 peratus untuk mendidih selama 5 minit, dan kemudian basuh dengan air suling beberapa kali.

Basuh semua bahagian beberapa kali dengan air suling.

(6) Keringkan bahagian dalam ketuhar dengan suhu 105 hingga 110 darjah selama 60 hingga 90 minit.

(7) Selepas bahagian dibasuh, ia dipasang apabila suhu turun ke suhu bilik.

Kaedah 3: Kaedah pembersihan ultrasonik

(1) Buka cawan minyak.

(2) Basuh semua bahagian dengan pelarut.

(3) Using soapy water to oscillate all parts for 20 minutes in an ultrasonic cleaner; Remove parts, with tap water and distilled water cleaning; We're oscillating with distilled water for 20 minutes.

Kaedah 4: Kaedah pembersihan pelarut

(1) Buka cawan minyak.

(2) Bilas semua bahagian dengan pelarut dan gantikan pelarut sekunder.

(3) Basuh semua bahagian dengan aseton dahulu dan kemudian dengan air paip. Kemudian basuh dengan air suling.

(4) Keringkan bahagian dalam ketuhar dengan suhu 105 hingga 110 darjah selama 60 hingga 90 minit.

When testing a group of similar liquid samples but not used, we can use the same test cell which doesn't need intermediate washing, as long as the last test sample has better performance than the specified value of the measuring,. If the performance of the tested sample is inferior to the measuring sample, the test cell must be cleaned before you make the next test.
