1. Skop permohonan

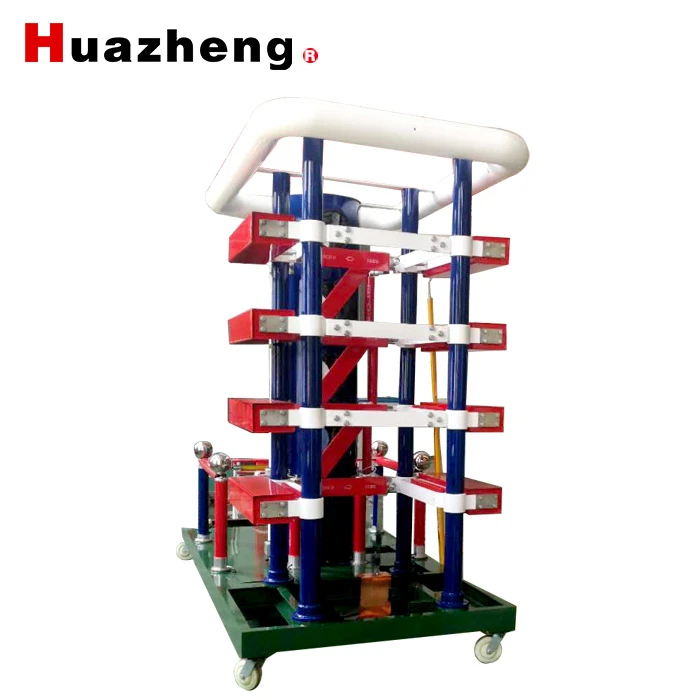

Penjana ini sesuai untuk ujian gelombang penuh voltan impuls kilat standard 35KV dan di bawah jurang udara, suis reaktor, tali penebat, sesendal, transformer kuasa dan transformer.
2. Syarat Penggunaan Am
Ketinggian: 1000m
Suhu persekitaran: -5°C~+40°C
Kelembapan relatif: 90%
Perbezaan suhu harian maksimum: 25 ° C
Gunakan persekitaran: dalaman
Tiada habuk konduktif
Tiada bahaya kebakaran dan letupan
Tidak mengandungi gas yang menghakis logam dan penebat
Bentuk gelombang voltan bekalan kuasa adalah gelombang sinus sebenar, dan kadar herotan bentuk gelombang kurang daripada 5%
3. Ikut standard
GB / T 311.1 Penebat dan penyelarasan penghantaran kuasa voltan tinggi dan peralatan transformasi
GB / T 16927.1 Teknologi Ujian Voltan Tinggi Bahagian 1 Keperluan Ujian Umum
GB / T 16927.2 Teknologi Ujian Voltan Tinggi Sistem Pengukuran Bahagian II
Gb / T 16896.1 Perakam digital untuk ujian impuls voltan tinggi
JB / T 7616 Talian voltan tinggi penebat impuls gelombang curam menahan ujian tahan
DL / T 557 Talian Voltan Tinggi Penebat Talian Penebat Ujian Impulse Gelombang Steep, Definisi, Kaedah Ujian dan Kriteria
Kaedah Pelaksanaan ZBF 24001 untuk Ujian Voltan Impulse
4. Nilai parameter dinilai
1. Voltan nominal: 300kV
2. Voltan dinilai: 100kV
3. Tenaga nominal: 7.5kJ
4. Jumlah kapasiti kejutan: 0.166 mikrofarad (kapasitor nadi tunggal 1.0 mikrofarad / 50kV, 6 unit secara keseluruhan).
5. Jumlah peringkat: 3
6. Parameter bentuk gelombang standard:
(1) Gelombang penuh voltan impuls kilat standard, faktor penggunaan voltan 1.2/50-an>85% (lebih daripada 90% apabila tiada beban 300PF);
Parameter bentuk gelombang voltan impuls dan penyimpangannya memenuhi keperluan piawaian GB311 dan GB16927 kebangsaan yang berkaitan.
7. Voltan output minimum lebih besar daripada 10% voltan nominal
8. Tempoh penggunaan: Di atas 70% voltan undian, ia boleh berjalan secara berterusan dengan mengecas dan menunaikan sekali setiap 120 saat, dan di bawah 70% voltan undian, ia boleh berjalan secara berterusan dengan mengecas dan menunaikan sekali setiap 60 saat.
